L'arme secrète Allemande
Les Allemands se sont intéressés au concept d'aile volante dès la fin des années trente. Le concept de machine volante réduite à une unique aile avait été lancé par Alexander Lippisch. Les frères Walter et Reimar Horten commencèrent leurs travaux sur les ailes volantes dès la fin des années vingt (à peu près à la même époque qu'un autre précurseur, l'Américain John Knudsen Northrop. Ci-près, une des rares photos de Reimar Horten :
Reinar Horten

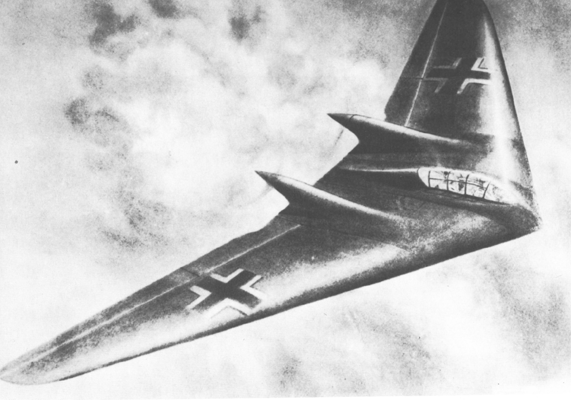

Différents prototypes (bimoteurs, à hélices propulsives) furent construits à la fin des années trente, les concepteurs de ces machines volantes en étant également les pilotes d'essai. Les premiers vols datent de 1937. La guerre, évidemment, dynamisa fortement ces recherches. Le Horten VII dont on trouvera une "vue d'artiste" au-dessous, fut construit et essayé en vol en 1943.
Le Horten VII en vol
La photo ci-dessous montre l'appareil en vol.

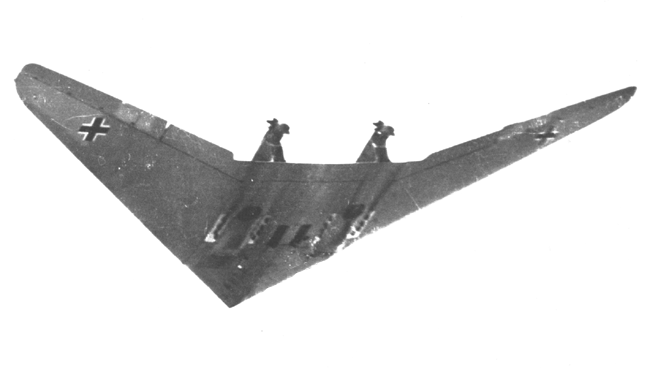

Le Horten VII en vol.

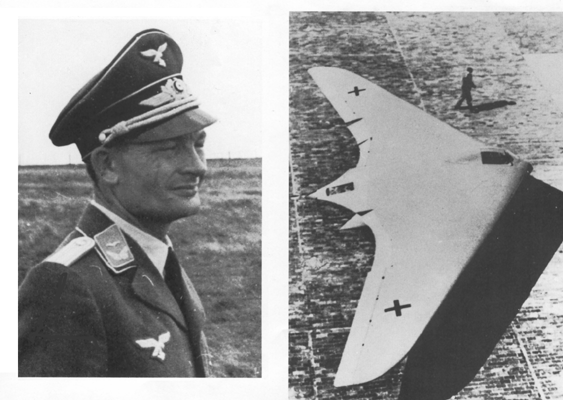

En décembre 1944 les Allemands travaillaient toujours d'arrache-pied sur ces étranges appareils, le but étant de déboucher sur des biréacteurs chasseurs bombardiers, équipés de turboréacteurs Jumo. La finesse des lignes de ces appareils est visible sur la photo ci-après montrant le Horten IX V1 et son pilote, Heinz Scheidhauer.
Heinz Scheidhauer, pilote d'essai du Horten IX V1 (Göttingen 1944)
A ce stade il s'agissait de planeurs destinés à éprouver les qualités aérodynamiques des appareils, dont les essais étaient menés près de la ville de Göttingen. Ci-après un plan trois vues du Horten IX V3, également connu sous le nom du Horten 229, chasseur-bombardier monoplace, point d'aboutissement du projet. On voit très bien la disposition des deux turboréacteurs Jumo à compresseur axial, la trappe de train avant faisant office de frein aérodynamique et, sur la vue en plan, les petites fenêtres rectangulaires en bouts d'aile signalant l'emplacement des "destructeurs de portance" (spoilers), destinés à conférer à l'appareil sa maniabilité.
Le Horten 229, chasseur bombardier monoplace
Si un tel appareil avait pu être mis en ligne de bataille contre l'Angleterre, qui avait acquis à cette époque un gros atout dans la guerre aérienne en se dotant du radar, le Ho 229 aurait été totalement invisible. Les Allemands le savaient et on peut les considérer comme les inventeurs du concept de furtivité, redécouvert beaucoup plus tard par les Américains. Le Horten IX V2, également biréacteur fut construit et essayé en février 1945 mais fut détruit aux essais. La photo ci-après montre l'appareil en construction, dans un simple garage automobile destiné à recevoir trois véhicules.(l'Allemagne était alors l'objet de bombardements intensifs). On remarquera l'extrême pureté des lignes de la machine.

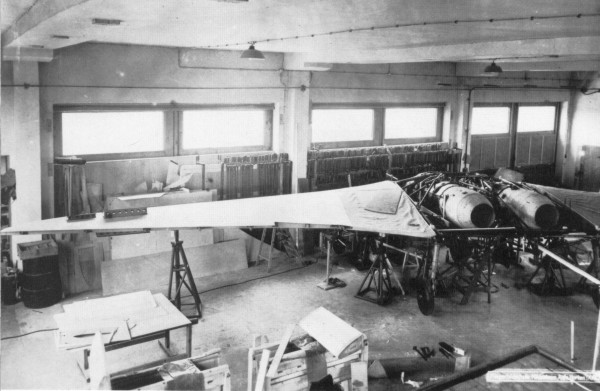

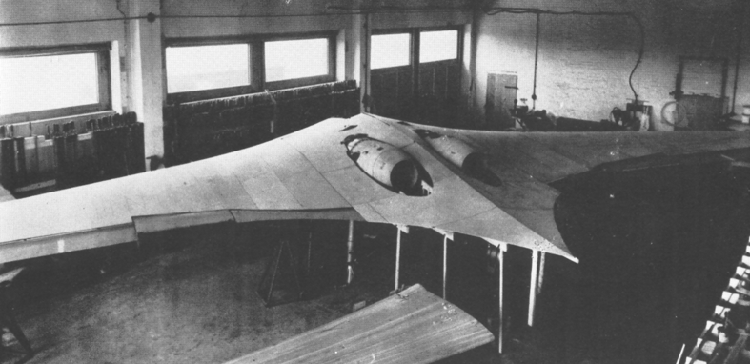

Le Horten IX V2 en construction, dans un simple garage.

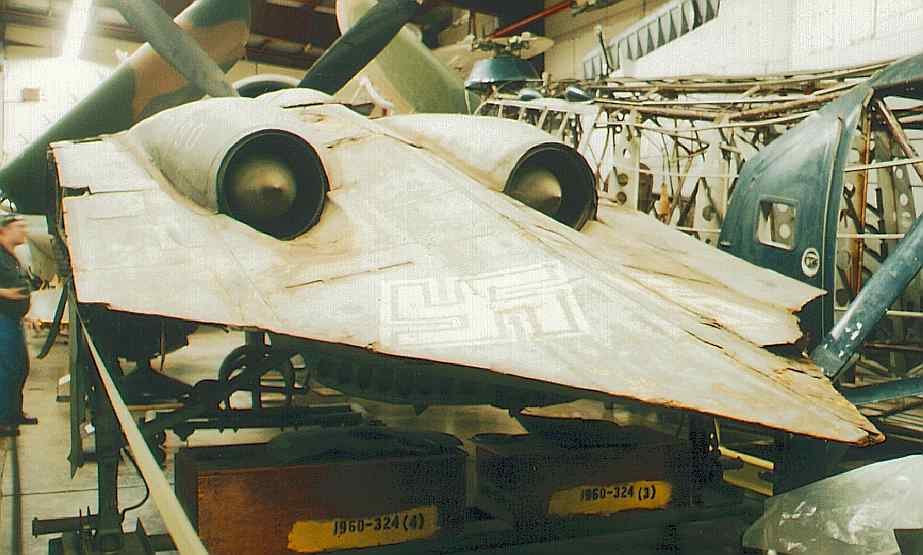

Lorsque les troupes Américaines investirent les lieux, au moment de l'écroulement de l'Allemagne Nazie elles mirent la main sur le prototype du Horten IX V3 (le Ho 229), ci-dessous, qui fut immédiatement acheminé vers les Etats-Unis dans le plus grand secret. En fait, cet appareil ne fut jamais montré au public, peut-être parce que cette vision aurait montré le génie Allemand en matière d'arodynamique et l'avance de ses techniciens en la matière, vers la fin de la guerre, dont l'activité fut fort heureusement interrompue par le manque de matières premières et l'effet dévastateur des bombardements intensifs. Le premier chasseur bombardier biréacteur en forme d'aile volante achève donc de rouiller, partiellement démonté, dans un hangar de Silver Hill, dans le Maryland.

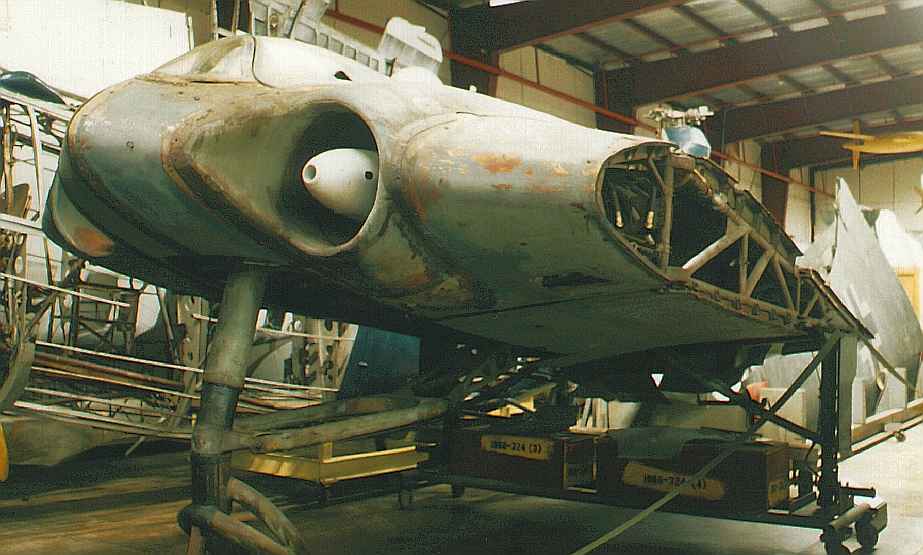

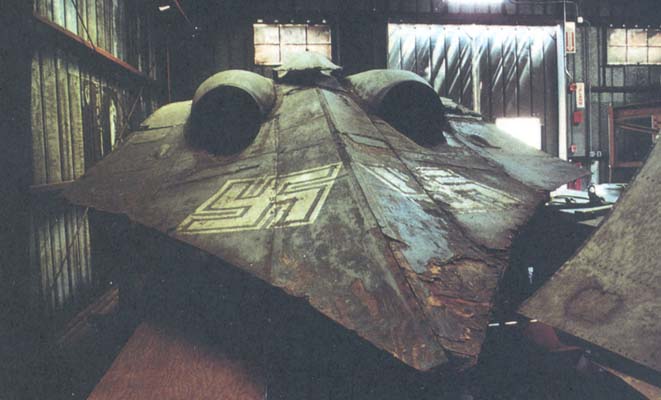

Le chasseur bombardier biréacteur Horten IX V3 (vue
arrière et verrière en position arrière)
dans un hangar de Silver Hill, Maryland.

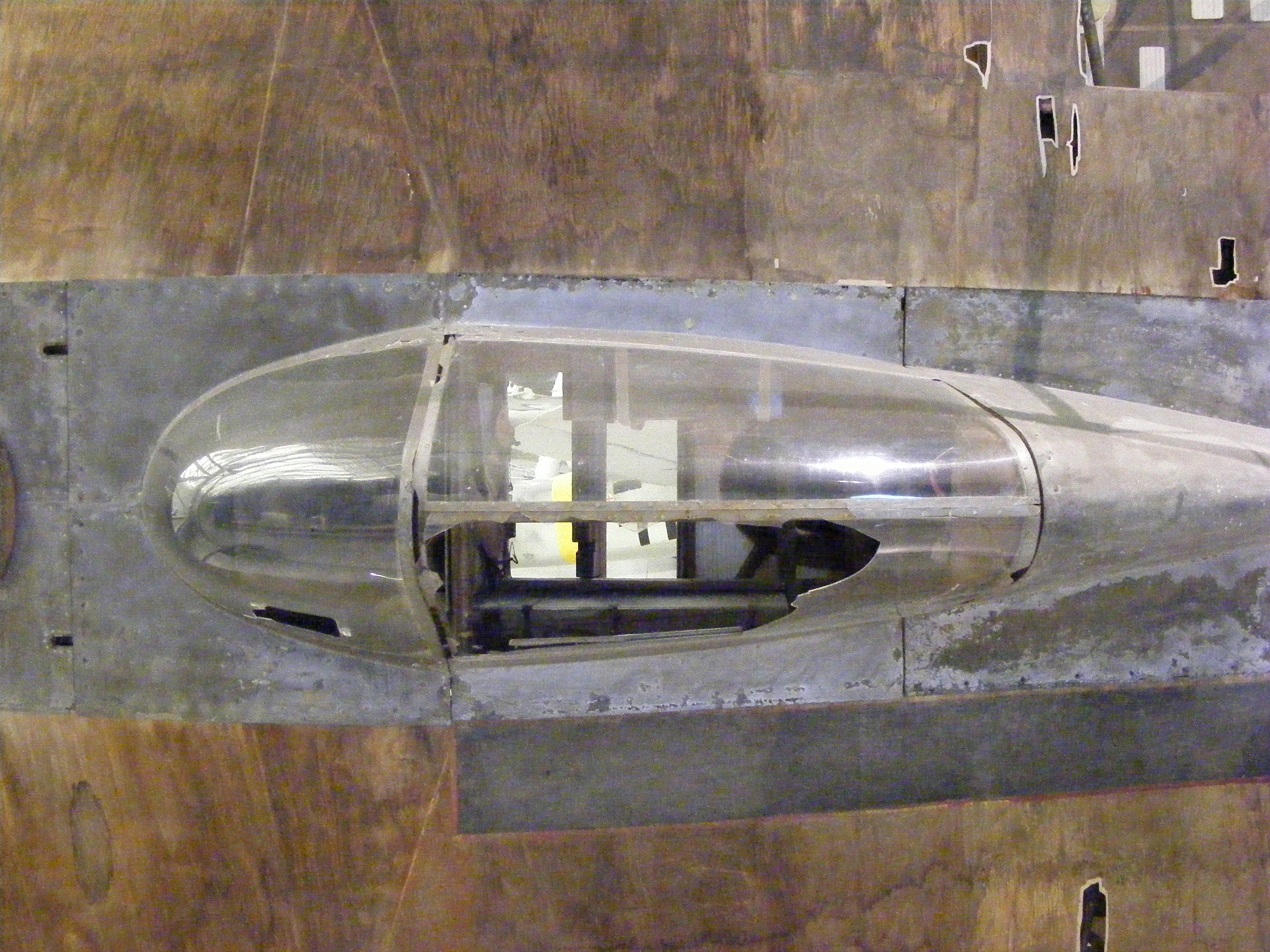

Voici d'autres vues du même engin :
De superbes reconstitutions pat images de synthèse dans le site : http://www.geocities.com/nedu537/go229/
D'après mon ami Christophe Tardy, fan de l'aéronautique, les pages ci-après contiennent des informations sur le Horten 229.
http://www.fiddlersgreen.net/aircraft/WWII/horten/horten.htm
http://www.hotel.wineasy.se/ipms/stuff_eng_detail_choix.htm
http://www.net.yu/~djordjen/Go-229.html
http://www.soton.ac.uk/~genesis/Level2/Planes/Germany/Ho229.htm
http://users.visi.net/~djohnson/mmart/lufartmm.html
http://jpcolliat.free.fr/ho9/ho9.php3
http://www.warbirdsresourcegroup.org/LRG/ho229.html
http://users.visi.net/~djohnson/mmart/ho229mm.html
http://www.ctie.monash.edu.au/hargrave/horten.html
http://www.gj.net/~nmasters/H-IV-report.html
Lien vers le dossier consacré aux ailes volantes conçues par Jack Northrop aux Etats-Unis
Signalé par un lecteur, Daniel Aramini, le site http://aerostories.free.fr/constructeurs/horten/index.html qui donne d'autres détails sur cette sage des ailes volantes des frères Horten.
Signalé par Bernard Dropsy : un site qui propose à la vente des kits permettant de construire différents types d'ailes volantes ( Horten, Northrop ).
http://bellimelgroup.com/products.htm

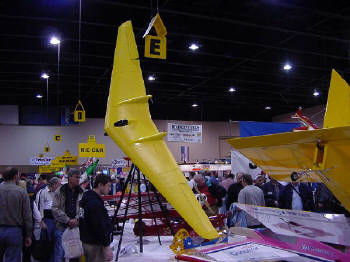

On y trouve également ce qui me semble être "le plus grand modèle réduit du monde". La reproduction d'une aile Norhrop, motorisée : sept mètres...
Retour en début de dossier "l'arme secrète allemande"
8 février 2006 : Les plus petits modèles réduits du monde

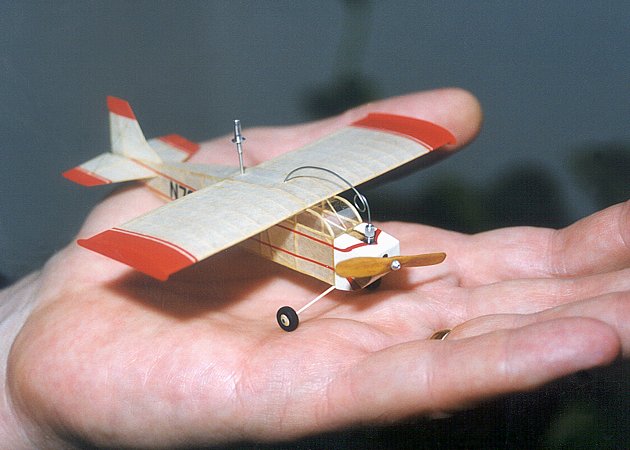

Je ne savais pas où loger ce mini-dossier. J'ai trouvé que c'était amusant de mentionner ces réalisations après avoir présenté, ci-dessus, "le plus grand modèle réduit du monde". Leur construction a été possible avec l'émergence d'un moteur fonctionnant avec du gaz carbonique comprimé, avec des cylindrées de plus en plus petites. Il y a presque un demi-siècle c'était la maison Cox qui produisait ces mini-moteurs, dont la cylindrée descendait déjà à 0,4 cc. Là, j'imagine que ça doit être encore plus faible. Un lecteur nous précisera peut être la marque et la cylindrée, le poids de ce moteur. En tout cas voici deux réalisations, qui tiennent sur la paume d'une main.

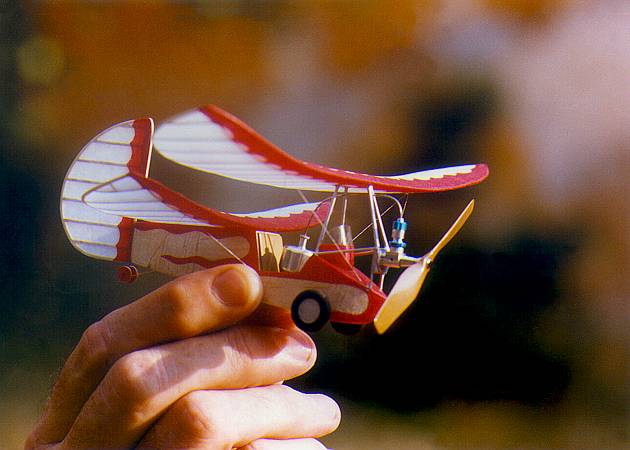

Celui-ci est inspiré par le célèbre "Pour du Ciel" inventé dans les années trente par le Français Mignet
Trouvé par Patrick : allez vous les moteurs fabriqués par cette société tchécoslovaque Gasparin
